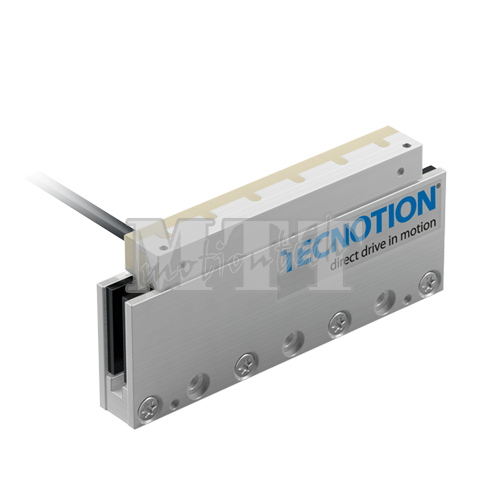

荷兰 TECNOTION UF系列电机专为小体积，高连续推力需求而设计开发的，其占地面积仅比UC系列稍大一些。
该系列电机特别适用于医药和半导体领域抓取和放置系统等高频周期性应用场合。
推力
峰值推力: 42.5 – 85 N
连续推力: 19.5 – 39 N
线圈单元: UF3 – UF6
磁轨: UF72 – UF120
规 格
| 参数 | 符号 | 单位 | UF3 | UF6 | ||||||||||||
| 电机类型，最大相-相电压 | 3相同步无铁芯, 45Vac rms (60Vdc) | |||||||||||||||
| 峰值推力（温升是20℃/s时） | Fp | N | 42.5 | 85 | ||||||||||||
| 连续推力 * | Fc | N | 19.5 | 39 | ||||||||||||
| 最大速度 ** | vmax | m/s | 5.1 | 5.1 | ||||||||||||
| 电机推力常数 | K | N/Arms | 12.3 | 12.3 | ||||||||||||
| 电机常数 | S | N2/W | 14.6 | 29.2 | ||||||||||||
| 峰值电流 | Ip | Arms | 3.5 | 6.9 | ||||||||||||
| 最大连续电流 | Ic | Arms | 1.58 | 3.17 | ||||||||||||
| 相-相峰值反向电动势 | Bemf | V/m/s | 10.1 | 10.1 | ||||||||||||
| 电阻/相 * | Rph | Ω | 3.5 | 1.8 | ||||||||||||
| 电感/相 | Lph | mH | 1.24 | 0.62 | ||||||||||||
| 电气时间常数 * | τe | ms | 0.36 | 0.36 | ||||||||||||
| 最大连续功耗 | Pc | W | 35 | 70 | ||||||||||||
| 热阻 | Rth | °C/W | 2.4 | 1.2 | ||||||||||||
| 热时间常数 * | τth | s | 34 | 34 | ||||||||||||
| 温度传感器 | NTC | NTC | ||||||||||||||
| 动子重量 | W | kg | 0.045 | 0.087 | ||||||||||||
| 动子长度 | L | mm | 49 | 97 | ||||||||||||
| 电机吸引力 | Fa | N | 0 | 0 | ||||||||||||
| 磁极距 NN | τ | mm | 24 | 24 | ||||||||||||
| 电缆质量 | m | kg/m | 0.07 | 0.07 | ||||||||||||
| 电源和温度传感器电缆类型 | d | mm (AWG) | 4.3 (24) | |||||||||||||
| 柔性电缆寿命*** | 15,000,000 cycles | |||||||||||||||
| 静态可弯曲半径 | 5x cable diameter | |||||||||||||||
| 动态可弯曲半径 | 8x cable diameter | |||||||||||||||
|
* 这些值只适用于当安装面在20°C且电机在最大连续电流下驱动时，如果在您的应用中这些值不同，请检查我们的选型软件。
|
||||||||||||||||
