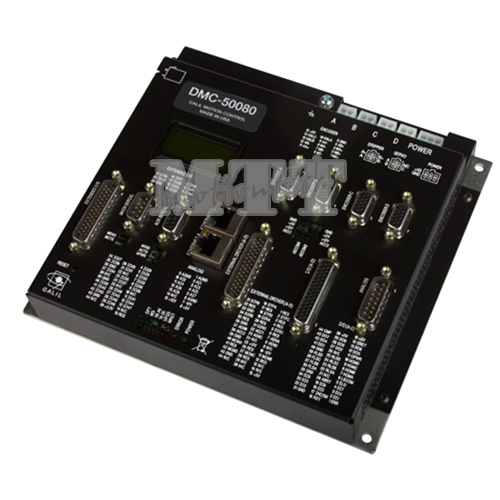

EtherCAT主站多轴运动控制器,1-8个EtherCAT轴/1-4个本地轴
简介
DMC-500x0 EtherCAT控制器集成了Accelera系列控制器的所有功能,并具有兼容性和灵活性,只需少量配置命令即可将远程EtherCAT驱动器集成到新的或已有的应用中。 DMC-500x0控制器有1-8轴的规格,其中,1-4轴可配置为本地或EtherCAT驱动器模式,而5-8轴可配置为外部EtherCAT驱动器模式。其在运动控制行业中的独特之处在于,在同一控制器上实现了本地驱动器和EtherCAT驱动器的组合与匹配,在应用中具有更高的灵活性。
EtherCAT驱动器可以通过软件配置来选择使用控制器或驱动器上的PID闭环控制功能。在第一种模式下,通过Galil板载PID控制算法将控制回路开启后,将转矩指令发送到电机驱动器。此模式支持Galil标准PID闭环控制功能,包括了速度前馈、加速度前馈、积分限制、陷波滤波器、低通滤波和背隙补偿的高级PID算法。在第二种模式下,EtherCAT驱动器上的伺服控制回路开启,Galil 1-4轴控制器以高达2.5 kHz的速率发送运动曲线命令。多个EtherCAT驱动器可采用菊链式连接,并连接到控制器的EtherCAT端口,简化了布线并缩短了设置时间。
特性
-
可自行配置控制器,最多可支持8轴EtherCAT主站,前4轴可本地控制或作为EtherCAT主站
-
Ethernet 10/100 Base-T端口;1个EtherCAT端口;2个RS232端口,速率达115k
-
支持内置多轴伺服或步进电机驱动器。亦可使用外部驱动器(仅前四个轴)。
-
本地轴每秒可接收22MHz伺服正交编码器计数;6MHz步进电机命令输出;100MHz EtherCAT指令输出
-
1-4轴控制器的采样时间低至375微秒,5-8轴控制器的采样时间低至750微秒。
-
1-4轴提供速度前馈、加速度前馈、积分限制、陷波滤波器、低通滤波的高级PID补偿。
-
多种运动模式:点动、点到点定位、位置跟踪、轮廓控制、直线和圆弧插补、电子齿轮同步和电子凸轮、以及PVT。
-
提供椭圆变比、拐角减速、无限线段进给与速度比率控制。
-
多线程任务处理,可同时执行多达8个应用程序。
-
非易失性存储器存储应用程序(4000行)、变量(510个)及数组(24000个数组元素)。
-
每个本地伺服轴两组编码器反馈通道。本地辅助编码器输入也可用于配置为EtherCAT的轴,以支持Galil双反馈PID控制。
-
每个本地轴具有原点与正/反向限位的光隔离输入;可将EtherCAT驱动器信号用作原点和限位开关。
-
通用I/O:
-
2行*8字符LCD显示器。
-
接受20-80 VDC单一电源输入。
-
适用于Windows及Linux的通信驱动。
-
提供硬件和固件定制。
